Im Bereich heavy lift & transport engineering hat sich das Team von velsycon auf die Sonder- & Individualkonstruktion sowie den Bau von Lastaufnahmemittel, Anschlagmitteln & Hebezeuge spezialisiert. Ausgearbeitet und gefertigt werden hierbei Sonderlösungen und Konstruktionen für individuelle Kundenwünsche im Bereich Schwerlast. Unter Einsatz von modernen Programmen werden dreidimensionale virtuelle Lösungsmodelle erstellt, die dann live mit dem Kunden im Step by Step durchgegangen werden können. Mit Hilfe der FEM-Simulation werden Analysen und Berechnungen durchgeführt, um die Belastungsfähigkeit sowie den Zustand von Bauteilen, Baugruppen, Schraub- und Schweißverbindungen zu ermitteln. Die Simulation mittels FEM ist hierbei eine enorme Erleichterung. LWE setzt hier auf professionelle Software von Ansys in Verbindung mit der Beratung von CADFEM. Die Konstruktion dient sowohl zur eigenen Umsetzung anschließend durch den Kunden, doch auch die Fertigung durch velsycon ist möglich.
Sonderkonstruktion für Lastaufnahmemittel - Stabilisierungskit für höhenunabhängige Gewichtsanhebung
Anforderung des Kunden: Last von 1000 t auf bis zu 20 m stabil & sicher anheben zu können

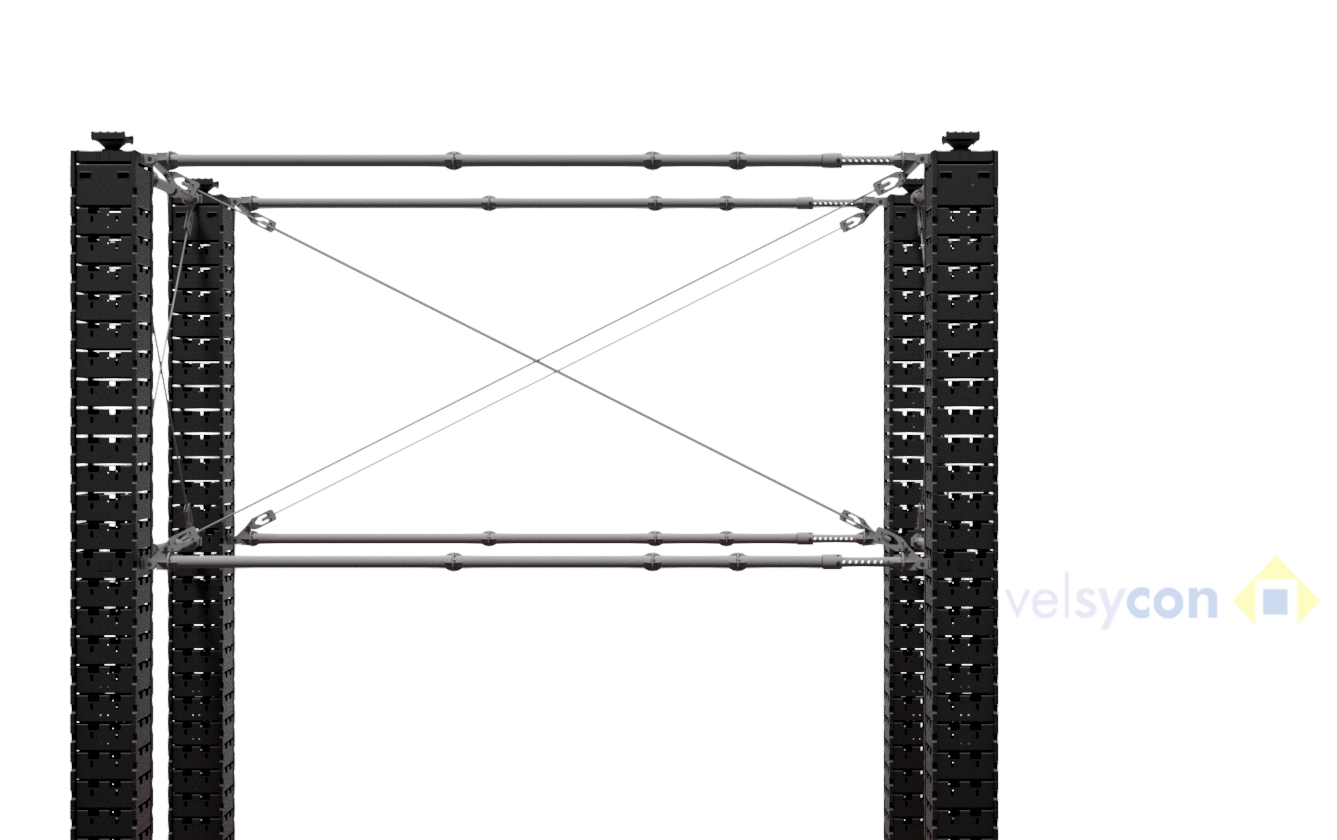

Lösung velsycon: Stabilisierungskit = Sonderbarrels für Hubsystem + modulares Traversensystem + diganonales Abspannsystem
Umsetzung:

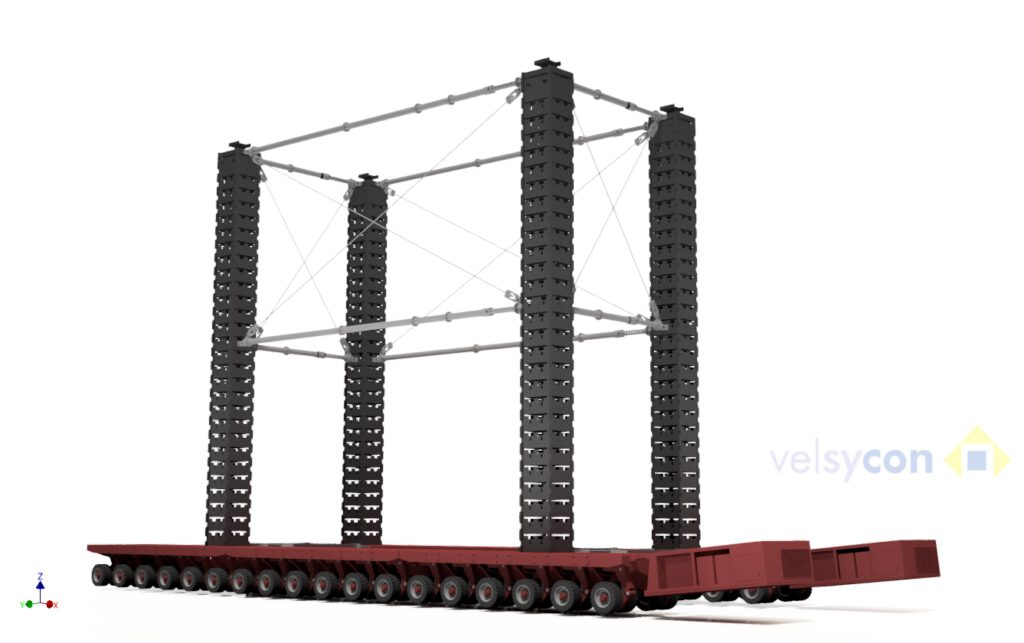

- Konstruktion und Bau eines höhenunabhängigen Stabilisierungssystems, einer sogenannten Versteifungseinheit, bestehend aus Traversen- & diagonalem Abspannsystem
- Entwicklung eines modularen Systems von Querverstrebungen; aufgrund der Absteckpositionen & Stückelung von verschiedenen Rohrlängen in der Länge variabel einstellbar
- Flexibles Höhenstabilisierungssystem ist für verschiedenste Einsatzfälle, Lasten, Gewichte und Höhen einsetzbar
- Mittels innovativer Auslegungsmethodiken Simulation von unterschiedlichen Lastfällen und entsprechenden Auslegungen
- Auslegung erfolgte nach anerkannten Richtlinien wie der Eurocode 3 und der VDI 2230
- Aufgrund des geringen Eigengewichts der Querverstrebungen bleibt die Tragkraft des gesamten Barrel-Verbunds unverändert

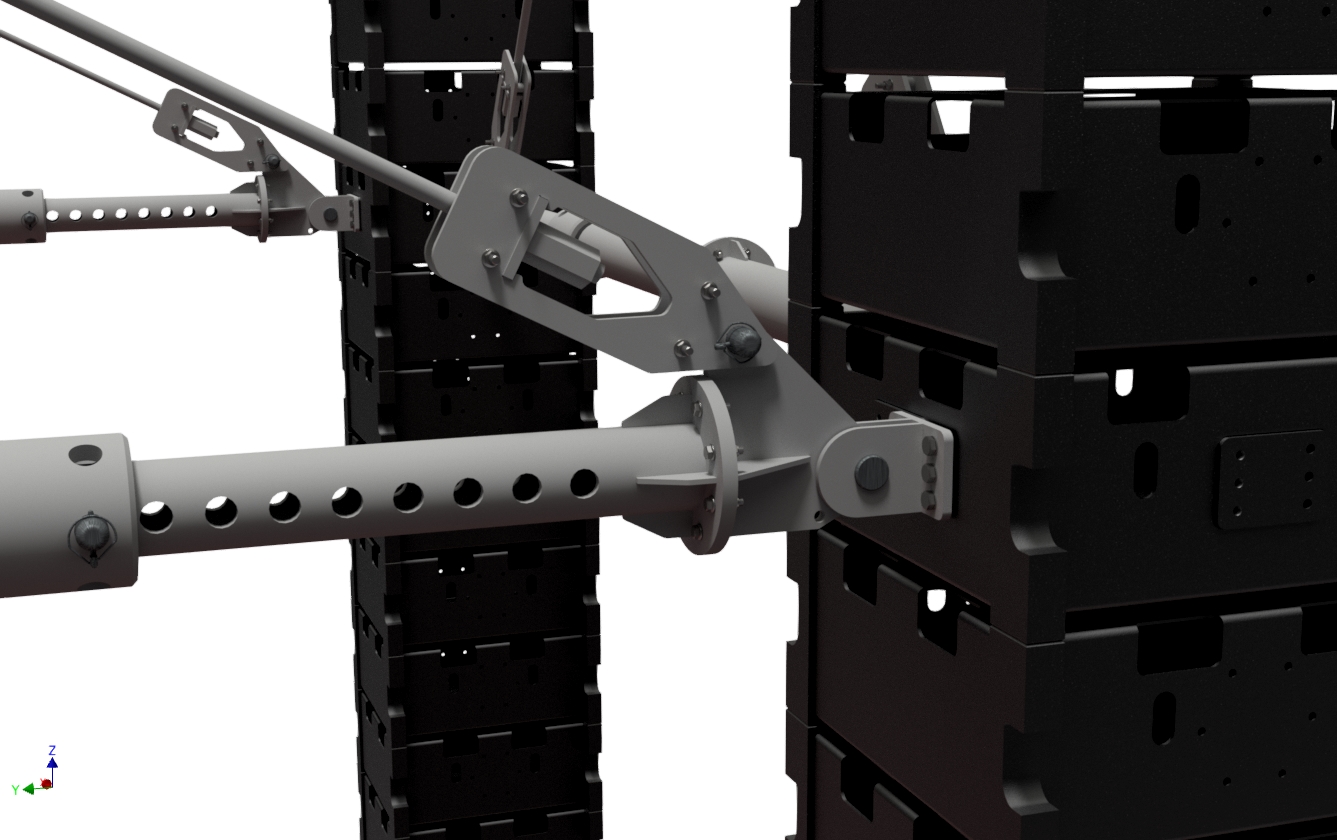

- Fertigung von Sonderbarrels für die Befestigung der Abspannsysteme; Barrels sind mit dem hier zum Einsatz kommenden Hubsystem kompatibel
- Schraubkonstruktion der Systeme ist wartungsarm, kostengünstig, schnell montier- und demontierbar und erleichtert damit den gesamten Transport zu und von der Baustelle
